DIN 1474 / ISO 8741 штифт забивной цилиндрический

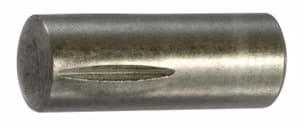

DIN 1474 Штифт забивной цилиндрический с насечкой на половину длины с трёх сторон с утолщением     DIN 1474 штифт забивной цилиндрический с насечками

DIN 1474 / ISO 8741: Цилиндрический забивной штифт с насечками

Описание и назначение

Штифт DIN 1474 (соответствует стандарту EN ISO 8741) представляет собой цилиндрический крепежный элемент с уникальными характеристиками. Главной особенностью данного изделия являются три продольные насечки, расположенные на половине длины стержня с трех сторон. Насечки увеличивают диаметр штифта и калибровка посадочного отверстия не требуется.

Конструктивные особенности

  • Форма исполнения: цилиндрический стержень со сферическими торцами

  • Насечки: три продольные канавки треугольного сечения на половине длины

  • Материал изготовления:

    • углеродистая сталь

    • нержавеющая сталь (марки А2, А4)

    • оцинкованная сталь

Технические характеристики

Диапазон размеров:

  • Диаметр: от 1,5 до 12 мм

  • Длина: от 4 до 160 мм

Особенности применения:

  • Насечки увеличивают диаметр штифта, что исключает необходимость калибровки отверстий

  • Первая деталь устанавливается с натягом

  • Последующие соединения выполняются со скользящей посадкой

Области применения

Штифты DIN 1474 / ISO 8741 широко используются в:

  • Машиностроении для точного соединения деталей

  • Станкостроении при сборке редукторов

  • Точном приборостроении

  • Производстве направляющих механизмов

Преимущества использования

  • Точность соединения благодаря продуманной конструкции

  • Надёжность фиксации за счет насечек

  • Универсальность применения в разборных конструкциях

  • Простота монтажа – установка производится методом забивания

  • Долговечность благодаря качественным материалам

Монтаж и установка

Процесс монтажа включает:

  1. Сборку соединяемых деталей

  2. Сверление отверстия в собранном положении

  3. Установку штифта

  4. Забивание молотком до полной фиксации

Для защиты торца от расклепывания рекомендуется использовать защитную накладку из меди или алюминия.

DIN 1474 / ISO 8741 Штифт забивной цилиндрический с насечкой на половину длины размеры
Размеры и характеристики цилиндрических забивных штифтов DIN 1474 / ISO 8741 в мм
d1 1,5 2 2,5 3 4 5 6 8 10 12
d2* 1,60-1,63 2,10-2,15 2,60-2,70 3,20-3,30 4,15-4,30 5,15-5,30 6,15-6,35 8,20-8,40 10,20-10,45 12,25-12,50
c 0,2 0,25 0,3 0,4 0,5 0,63 0,85 1,0 1,2 1,6
Прочность на срез (сдвиг) DIN 1474, kN (min) 1.6 2.85 4.25 6.15 10.6 16.5 22.8 40.5 63.2 91
Прочность на срез (сдвиг) ISO 8741, kN (min) 1.6 2.84 4.4 6.4 11.3 17.6 25.4 45.2 70.4 101.8

* - зависит от длины штифта

Аналог DIN 1474:

  • ISO 8741 - цилиндрические штифты с канавками с обратной конусностью на половину длины.

Штифт DIN 1474 является незаменимым элементом при создании точных и надежных соединений в машиностроении и приборостроении, обеспечивая долговечность и стабильность работы механизмов.

Вы можете заказать и купить штифты цилиндрические забивные DIN 1474 с насечками на половину длины оптом по цене от 3.20 руб. в Санкт-Петербурге.

PDF файл Стандарт DIN 1474 в PDF
