Зажим для крепления кабеля KP

Металлические винтовые зажимы KP Sormat для крепления кабелей к профилям: надёжное решение для электромонтажа

Металлические винтовые зажимы серии KP от финского производителя Sormat — это профессиональное крепёжное решение для фиксации кабелей, труб, проводов на металлических профилях, шинах и листовых конструкциях. Изделия востребованы в электромонтаже, прокладке слаботочных и силовых линий, а также при организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах.

Конструкция и принцип работы

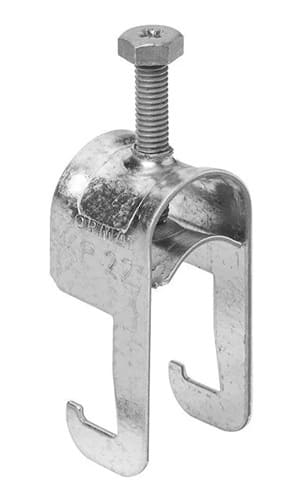

Зажим KP состоит из двух основных элементов:

• скобы (хомута) из стальной полосы с антикоррозийным покрытием;
• винтового крепежа (болт с гайкой либо винт с шестигранной головкой), который стягивает скобу и надёжно фиксирует кабель.

При затягивании винта скоба сжимается, плотно обхватывая кабель и прижимая его к профилю. Такая конструкция обеспечивает стабильную фиксацию даже при вибрациях и динамических нагрузках.

Ключевые характеристики

• Материал: углеродистая сталь с горячим цинкованием. Покрытие толщиной порядка 25–40 мкм защищает металл от коррозии и продлевает срок службы изделия в агрессивных средах.

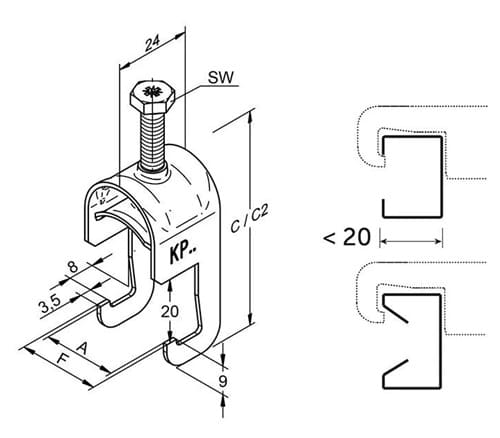

• Размеры: линейка KP охватывает широкий диапазон диаметров кабеля — от 12 до 82 мм. Размер зажима (например, KP 22) обычно соответствует максимальному диаметру закрепляемого кабеля. В некоторых модификациях маркировка вида «26/2» означает возможность крепления двух кабелей диаметром до 26 мм.
• Тип крепления: зажим фиксируется на профиле с помощью болта или винта, который проходит через монтажные отверстия скобы и притягивается к ответной части либо к самому профилю.
• Нагрузочная способность: за счёт жёсткой металлической конструкции зажимы выдерживают значительные механические нагрузки и подходят для тяжёлых кабельных линий.

Преимущества зажимов KP Sormat

• Прочность и долговечность. Металлическая конструкция и качественное цинковое покрытие обеспечивают длительный срок эксплуатации даже в сложных условиях.
• Универсальность. Зажимы подходят для крепления одиночных кабелей, пучков кабелей, а также некоторых типов труб малого диаметра.
• Вибростойкость. Жёсткая фиксация и плотный обхват кабеля предотвращают смещение трассы при вибрациях, что особенно важно на промышленных объектах.
• Удобство монтажа. Установка не требует специального инструмента — достаточно стандартного гаечного ключа или шуруповёрта.
• Гибкость применения. Зажимы совместимы с различными типами профилей, шин и металлических листов, что расширяет сферу их использования.

Области применения

• Электромонтажные работы. Фиксация силовых и слаботочных кабелей на лотках, коробах, металлических каркасах.
• Промышленная автоматизация. Крепление кабелей управления, сигнальных линий, кабелей датчиков и исполнительных механизмов.
• Инфраструктурные проекты. Организация кабельных трасс на мостах, эстакадах, в тоннелях, где важна устойчивость к вибрациям и перепадам температур.
• Системы связи и передачи данных. Прокладка кабелей СКС, оптоволоконных линий, где требуется аккуратная и надёжная фиксация без повреждения оболочки.

Особенности монтажа

1. Подбор размера. Выберите зажим, соответствующий диаметру кабеля или пучка кабелей. Учитывайте запас по размеру, если кабель будет дополнительно защищён гофрой или термоусадкой.
2. Позиционирование. Разместите скобу зажима так, чтобы кабель плотно прилегал к профилю, а монтажные отверстия совпадали с крепёжными точками профиля.
3. Фиксация. Вставьте болт или винт, наденьте ответную часть (если предусмотрена конструкцией) и затяните соединение с рекомендуемым моментом затяжки. Избегайте чрезмерного усилия, чтобы не деформировать кабель.
4. Контроль. Проверьте надёжность фиксации и отсутствие люфта. При необходимости скорректируйте положение кабеля и повторно затяните крепёж.

Рекомендации по выбору и эксплуатации

• Для влажных и агрессивных сред выбирайте зажимы с горячим цинкованием — они лучше защищены от коррозии по сравнению с гальваническим покрытием.
• При креплении пучков кабелей учитывайте суммарный диаметр и вес пучка, чтобы выбрать зажим с достаточной несущей способностью.
• В условиях сильных вибраций рекомендуется использовать дополнительные элементы фиксации (например, страховочные стяжки) или выбирать зажимы увеличенного размера для более плотного обхвата.
• Регулярно проверяйте состояние крепежа на объектах с высокой вибрационной нагрузкой — при необходимости подтягивайте соединения.
