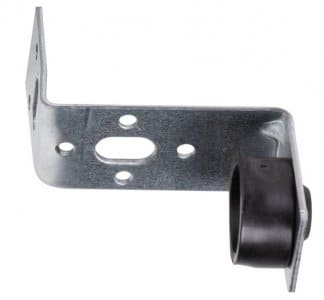

Кронштейн Z-образный с виброгасителем

Кронштейны Z‑образные с виброгасителем для воздуховодов: надёжное крепление и защита от вибраций

Если вы подбираете крепёжные элементы для вентиляционных систем, Z‑образные кронштейны с виброгасителем — одно из самых практичных решений. Они обеспечивают прочную фиксацию воздуховодов и одновременно снижают передачу вибраций и шума на строительные конструкции. Такие кронштейны активно используют при монтаже вентиляции в жилых, коммерческих и промышленных объектах.

Что это за изделие и как устроено

Z‑образный кронштейн — это стальной крепёжный элемент характерной формы, напоминающей латинскую букву Z. Его конструкция рассчитана так, чтобы оптимально распределять нагрузку: одна полка крепится к стене или перекрытию, другая удерживает воздуховод, а изгиб посередине придаёт изделию жёсткость.

Ключевая особенность модели — встроенный виброгаситель (виброизолятор). Чаще всего это упругий элемент из эластомера (например, резины или полиуретана), который размещается между металлической частью кронштейна и крепёжной точкой либо между кронштейном и воздуховодом. Он работает как демпфер: гасит колебания, возникающие из‑за работы вентиляторов, движения воздуха и других факторов.

Где и зачем применяют

Кронштейны Z‑образные с виброгасителем используют для монтажа:

• прямоугольных и квадратных воздуховодов в системах общеобменной вентиляции;
• приточных и вытяжных каналов в зданиях любого типа;
• воздуховодов в помещениях с повышенными требованиями к уровню шума (больницы, офисы, квартиры);
• вентиляционных трасс рядом с чувствительным оборудованием, где важно исключить передачу вибраций.

Основные задачи, которые решает такой кронштейн:

1. Надёжная фиксация воздуховода. Конструкция выдерживает значительные статические и динамические нагрузки.
2. Снижение уровня шума. Виброгаситель не даёт шуму и вибрациям распространяться по строительным конструкциям.
3. Компенсация небольших смещений. Упругий элемент компенсирует температурные деформации и мелкие подвижки, снижая риск повреждения креплений.
4. Продление срока службы системы. За счёт уменьшения вибрационной нагрузки снижается износ соединений и самого воздуховода.

Ключевые характеристики

При выборе кронштейна стоит обратить внимание на следующие параметры:

• Материал. Чаще всего используется оцинкованная сталь толщиной 2–3 мм: она устойчива к коррозии и долговечна.
• Покрытие. Цинковое покрытие защищает металл от влаги и агрессивных сред, что особенно важно в подвалах, на чердаках и в технических помещениях.
• Размер и геометрия. Длина и ширина полок подбираются под габариты воздуховода и условия монтажа.
• Нагрузка. Допустимая нагрузка на один кронштейн обычно составляет 700–1000 Н, но точные значения зависят от производителя и исполнения.
• Тип виброгасителя. Эластомерные вставки различаются по жёсткости и подбираются в зависимости от ожидаемой вибрации.
• Резьба и крепёжные отверстия. Кронштейны часто комплектуются резьбовыми шпильками (М8, М10) или имеют отверстия под болты и саморезы.

Преимущества перед обычными креплениями

По сравнению с простыми металлическими кронштейнами или уголками, модели с виброгасителем дают ряд преимуществ:

• Тихая работа вентиляции. Уровень шума заметно снижается, особенно в длинных трассах и при работе мощных вентиляторов.
• Меньше вибраций на стенах и перекрытиях. Это важно для комфорта жильцов и сохранности отделки.
• Гибкость монтажа. Высоту и положение воздуховода можно регулировать за счёт использования резьбовых шпилек.
• Долговечность. Упругие вставки защищают крепление от усталостных разрушений, вызванных постоянными колебаниями.

Особенности монтажа

Установка Z‑образного кронштейна с виброгасителем не требует сложного оборудования, но есть несколько важных нюансов:

1. Разметка. Определите точки крепления с учётом шага подвесов (обычно 1–1,5 м для стандартных воздуховодов).
2. Крепление к основанию. Кронштейн фиксируется к стене, потолку или перекрытию с помощью анкеров, дюбелей или закладных элементов. Важно обеспечить надёжную фиксацию, чтобы исключить смещение.
3. Установка виброгасителя. Если виброизолятор съёмный, его устанавливают на этапе сборки. Если он интегрирован в конструкцию — просто следуйте схеме монтажа производителя.
4. Фиксация воздуховода. Воздуховод крепится к нижней полке кронштейна саморезами, болтами или заклёпками. Следите, чтобы крепёж не деформировал стенки канала.
5. Регулировка высоты. Если используется резьбовая шпилька, высоту подвески можно точно выставить, добившись ровного положения трассы.

Важно: при монтаже не перетягивайте крепёжные элементы — это может повредить эластомерную вставку и снизить её эффективность.

На что обратить внимание при выборе

Чтобы подобрать подходящий кронштейн, учитывайте:

• Вес и габариты воздуховода. Для тяжёлых и крупных каналов выбирайте кронштейны с повышенной несущей способностью.
• Условия эксплуатации. В помещениях с высокой влажностью или агрессивной средой лучше использовать изделия с усиленным антикоррозийным покрытием.
• Уровень вибраций. Если система работает с мощными вентиляторами, выбирайте виброгасители с оптимальной жёсткостью — слишком мягкие могут проседать, слишком жёсткие — плохо гасить колебания.
• Совместимость с другими элементами. Убедитесь, что кронштейн подходит к используемым шпилькам, анкерам и другим крепёжным деталям.

Примеры применения в реальных проектах

• Многоквартирный дом. При прокладке вентиляции в техническом этаже Z‑кронштейны с виброгасителями помогают снизить шум, передаваемый в квартиры.
• Торговый центр. В больших залах с высокими потолками такие кронштейны обеспечивают надёжную подвеску длинных трасс и уменьшают вибрации от мощных установок.
• Производственное помещение. В цехах, где рядом стоит чувствительное оборудование, виброизоляция креплений предотвращает передачу колебаний и защищает технику.

Z‑образные кронштейны с виброгасителем — это современное решение для крепления воздуховодов, которое сочетает прочность, удобство монтажа и эффективную защиту от вибраций и шума. Они подходят для самых разных объектов и позволяют сделать вентиляционную систему не только надёжной, но и комфортной в эксплуатации. При правильном подборе и установке такие кронштейны прослужат долгие годы, сохраняя свои эксплуатационные свойства.
