DIN 466 Гайка с накаткой круглая высокая

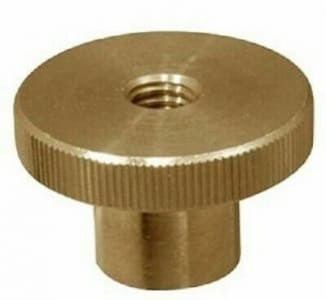

DIN 466 Гайка с накаткой круглая высокая зубчатая     DIN 466 Гайка с накаткой круглая высокая оцинкованная     DIN 466 Гайка с накаткой круглая высокая нержавеющая     DIN 466 Гайка с накаткой круглая высокая латунная

DIN 466 Гайка с накаткой круглая высокая: особенности и применение

Описание и конструкция

Гайка DIN 466 представляет собой крепежный элемент с рифленой поверхностью, предназначенный для ручного монтажа и демонтажа. Конструкция включает в себя плоскую круглую шляпку с накаткой по периметру и цилиндрическую ножку со сквозной метрической резьбой.

Технические характеристики

Основные параметры метиза:

  • Тип резьбы: метрическая с крупным шагом

  • Поле допуска: 6H

  • Доступные размеры: М3, М4, М5, М6, М8, М10, М12

  • Особенности: цилиндрический подголовник, шероховатый торец

Материалы

  • Сталь 5

  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование

  • Нержавеющая сталь А1, А2

  • Латунь

  • Алюминий

  • Пластик

Преимущества

Ключевые достоинства данного типа крепежа:

  • Удобство ручного закручивания благодаря рифленой поверхности

  • Повышенное сцепление при затягивании

  • Выступающий подголовник облегчает захват

  • Высокая коррозионная стойкость

  • Износостойкость резьбовой поверхности

  • Устойчивость к экстремальным температурам

  • Экологическая безопасность

Области применения

Сфера использования охватывает:

  • Измерительные приборы

  • Штативы и стойки

  • Медицинское оборудование

  • Станки и производственные машины

  • Разборные конструкции (мангалы, столы, стулья)

  • Крепление часто снимаемых элементов (панели, крышки, заслонки)

  • Смотровые люки и защитные кожухи

DIN 466 Гайка с накаткой круглая высокая размеры
Размеры высоких круглых гаек с накаткой DIN 466 в мм
d dk ds h k
M3 12 6 7.5 2.5
М4 16 8 9.5 3.5
М5 20 10 11.5 4
М6 24 12 15 5
М8 30 16 18 6
М10 36 20 23 8
М12 36 20 23 8

Обозначения:
d - номинальный диаметр резьбы
dk - диаметр накатанной части гайки
ds - наружный диаметр гладкой части
h - высота гайки
k - высота накатанной части гайки

Аналоги DIN 466:

  • DIN 467 (для размеров М1-М12)

  • ГОСТ 14726-69 (для размеров М5-М12)

Идеально сочетается с винтами с накатанной головкой по стандарту DIN 464, что делает её универсальным решением для различных монтажных задач.

Этот тип крепежа особенно эффективен в конструкциях, требующих частой регулировки или демонтажа, благодаря удобству ручного обслуживания и долговечности материалов.

Вы можете заказать и купить высокие круглые рифлёные гайки с накаткой DIN 466 по цене от 22.94 руб. в Санкт-Петербурге.

PDF файл Стандарт DIN 466 в PDF
