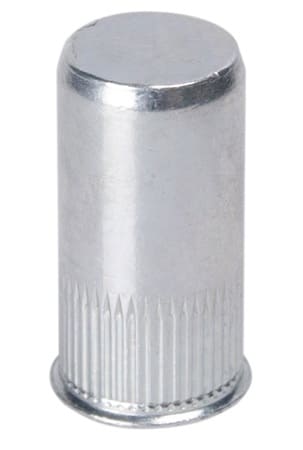

Заклёпка-гайка рифленая с малым фланцем МФ

Заклёпка-гайка рифленая с малым фланцем жёлтый цинк

Резьбовая заклёпка-гайка рифлёная с насечкой и малым фланцем: профессиональное решение для надёжного крепежа

Что такое резьбовая заклёпка-гайка

Резьбовая рифлёная заклёпка-гайка — это специализированный крепёжный элемент, предназначенный для создания внутренней резьбы в листовых материалах, где невозможно или затруднительно выполнить резьбовое соединение традиционным способом.

Конструкция и особенности

Заклёпка представляет собой цилиндрическую втулку со следующими характеристиками:

Внутренняя метрическая резьба.
Рифлёная поверхность с продольной насечкой.
Уменьшенный фланец (малый бортик).
Гальваническое цинковое покрытие.

Преимущества использования

Устойчивость к прокручиванию благодаря рифлёной поверхности.
Компактность конструкции за счёт малого фланца.
Универсальность применения для материалов разной толщины.
Надёжность соединения при вибрационных нагрузках.
Простота монтажа с использованием специального инструмента.

Технические характеристики

Основные параметры заклёпок:

Размер резьбы: от М3 до М12.
Толщина соединяемых материалов: 0,5–3,0 мм.
Материал изготовления: углеродистая сталь.
Покрытие: электрооцинкованное.
Форма: цилиндрическая с рифлением.

Области применения

Заклёпки данного типа широко используются в:

Автомобильной промышленности.
Вентиляционных системах.
Кондиционировании.
Внутренней отделке.
Монтажных работах.
Производстве систем безопасности.

Особенности монтажа

Для установки заклёпки требуется:

Подготовка отверстия соответствующего диаметра.
Использование специализированного заклёпочника.
Соблюдение технологии монтажа.
Правильный подбор размера заклёпки под толщину материала.

Резьбовая заклёпка-гайка рифленая с насечкой с малым фланцем

Установка рифленой заклёпки-гайки резьбовой

Размеры резьбовых рифленых заклёпок-гаек с малым фланцем
D	d1	d2	d3	L	k	Толщина материала		Do
D	d1	d2	d3	L	k	мин.	макс.	Do
M3	4.9 _-0.1	5.8 _±0.3	4 ^+0.05	8,8 _±0.3	0.2	0.5	2.0	5
M3	4.9 _-0.1	5.8 _±0.3	4 ^+0.05	11 _±0.3	0.2	2.0	3.0	5
M4	5.9 _-0.1	6.8 _±0.3	5 ^+0.05	10.5 _±0.3	0.5	0.5	2.5	6
M4	5.9 _-0.1	6.8 _±0.3	5 ^+0.05	12 _±0.3	0.5	2.5	4.0	6
M5	6.9 _-0.1	8.2 _±0.3	5.8 ^+0.1	12,5 _±0.3	0.5	0.5	2.5	7
M5	6.9 _-0.1	8.2 _±0.3	5.8 ^+0.1	14 _±0.3	0.5	2.5	4.0	7
M6	8.9 _-0.1	10.2 _±0.3	7.8 ^+0.1	14 _±0.3	0.6	0.5	3.0	9
M6	8.9 _-0.1	10.2 _±0.3	7.8 ^+0.1	17.5 _±0.3	0.6	3.0	6.0	9
M8	10.9 _-0.1	12.2 _±0.3	9.5 ^+0.1	16.0 _±0.3	0.7	0.5	3.0	11
M8	10.9 _-0.1	12.2 _±0.3	9.5 ^+0.1	18.5 _±0.3	0.7	3.0	6.0	11
M10	12 _-0.1	14.5 _±0.3	10.5 ^+0.1	19 _±0.3	0.8	1.0	4.0	12
M10	12 _-0.1	14.5 _±0.3	10.5 ^+0.1	21 _±0.3	0.8	4.0	6.0	12

Резьбовая заклёпка-гайка с рифлением и малым фланцем — это современное решение для создания надёжных резьбовых соединений в тонколистовых материалах. Благодаря продуманной конструкции и качественным материалам, данный крепёж обеспечивает долговечность и устойчивость соединения в различных условиях эксплуатации.

Вы можете заказать и купить резьбовые рифлёные заклёпки-гайки с насечкой с малым фланцем МФ оптом по цене от 2.35 руб. в Санкт-Петербурге.
