ГОСТ 2833-77: кольца пружинные стопорные круглые — надёжное стопорение винтов

Пружинные стопорные кольца по ГОСТ 2833‑77 — это крепёжные элементы, которые применяют для надёжной фиксации винтов, расположенных радиально на деталях. Изделия востребованы в машиностроении, приборостроении и других отраслях, где важно исключить самопроизвольное отвинчивание крепежа под действием вибраций и динамических нагрузок.

Назначение и область применения

Основная задача стопорных колец по ГОСТ 2833‑77 — предотвращать ослабление и выпадение винтов, удерживая их в заданном положении. Кольца устанавливают в специальные канавки на деталях с наружным диаметром от 20 до 170 мм. Благодаря упругой деформации кольцо плотно охватывает крепёжный элемент и не даёт ему смещаться.

Такие кольца используют в узлах, подверженных вибрациям, ударным нагрузкам и перепадам температур — например, в редукторах, коробках передач, корпусах оборудования, транспортных механизмах. Их применение повышает надёжность соединений и снижает риск аварийных ситуаций из‑за раскручивания крепежа.

Конструкция и особенности

Кольца по ГОСТ 2833‑77 имеют простую и технологичную конструкцию: это замкнутые круглые кольца из пружинной проволоки с разведенными концами. При установке концы разводят, кольцо надевают на деталь и помещают в канавку, после чего оно сжимается и создаёт необходимое усилие удержания.

Ключевые конструктивные особенности:

  • Точная геометрия. Размеры кольца и канавки строго согласованы: это обеспечивает надёжную посадку и стабильную работу в течение всего срока службы.
  • Отсутствие заусенцев. На концах колец заусенцы не допускаются — это важно для безопасности монтажа и долговечности изделия.
  • Упругость. За счёт пружинящих свойств материала кольцо постоянно прижимается к стенкам канавки и надёжно удерживает винт.

Материалы и покрытия

Согласно ГОСТ 2833‑77, кольца изготавливают из стальной углеродистой пружинной проволоки классов II, IIА и III по ГОСТ 9389. Выбор класса проволоки зависит от требуемой упругости, прочности и условий эксплуатации.

Для защиты от коррозии и увеличения срока службы кольца могут иметь защитные покрытия:

  • цинковое с хроматированием;
  • другие виды покрытий по ГОСТ 9.306;
  • изделия также выпускают без покрытия — в случаях, когда защита не требуется или наносится на узел в сборе.

Вид и толщина покрытия указываются в условном обозначении изделия и подбираются с учётом агрессивности среды и требований к внешнему виду.

Размеры и условное обозначение

Стандарт устанавливает чёткие размерные ряды для колец под разные диаметры деталей. Размеры канавки и самого кольца взаимосвязаны: при проектировании узла важно учитывать оба параметра, чтобы обеспечить правильную посадку и работоспособность соединения.

Пример условного обозначения: Кольцо 50 II 01 3 ГОСТ 2833‑77. Здесь:

  • 50 — условный диаметр кольца (соответствует диаметру детали в мм);
  • II — класс проволоки;
  • 01 — вид покрытия;
  • 3 — толщина покрытия в мкм.

Такая система маркировки позволяет быстро подобрать нужное изделие под конкретный узел.

Преимущества использования

Применение стопорных колец по ГОСТ 2833‑77 даёт ряд преимуществ:

  • Надёжность фиксации. Кольца эффективно предотвращают самопроизвольное откручивание винтов даже при сильных вибрациях.
  • Простота монтажа и демонтажа. Установка и снятие кольца не требуют специального инструмента и занимают минимум времени.
  • Долговечность. Качественные материалы и точная геометрия обеспечивают длительный срок службы изделия.
  • Универсальность. Широкий размерный ряд позволяет подобрать кольца для деталей диаметром от 20 до 170 мм.

Рекомендации по монтажу и эксплуатации

Чтобы стопорное кольцо работало корректно, важно соблюдать несколько правил:

  1. Проверьте канавку. Она должна быть чистой, без заусенцев и повреждений, соответствовать размерам по ГОСТ.
  2. Подберите правильный размер. Кольцо должно плотно входить в канавку и обеспечивать необходимый натяг.
  3. Аккуратно устанавливайте. При монтаже концы кольца разводят специальным инструментом или вручную, избегая резких изгибов и перегибов.
  4. Контролируйте посадку. После установки кольцо должно равномерно прилегать к стенкам канавки по всей окружности.
  5. Учитывайте условия эксплуатации. В агрессивных средах выбирайте кольца с защитным покрытием, соответствующим условиям работы.

Где применяются на практике

Стопорные кольца ГОСТ 2833‑77 используют в самых разных механизмах:

  • в редукторах и коробках передач для фиксации крепёжных винтов крышек и корпусов;
  • в сборочных единицах транспортных средств, где важна стойкость к вибрациям;
  • в промышленном оборудовании, где требуется надёжная фиксация крепёжных элементов;
  • в приборостроении, где важны компактность и точность крепления.

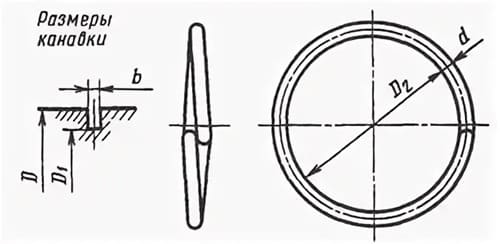

ГОСТ 2833-77 Кольцо пружинное стопорное круглое размеры
Таблица размеров стопорных пружинных колец ГОСТ 2833‑77 в мм
D D1 b D2 d L
20 16.5 1.0 15 0.7 52
21 17.5 1.0 16 0.7 55
22 18.5 1.0 17 0.7 58
24 20.5 1.0 19 0.7 64
25 21.5 1.0 20 0.7 68
26 22.5 1.0 21 0.7 71
28 24 1.0 22 0.7 75
30 26 1.0 24 0.7 81
32 28 1.0 26 0.7 88
34 30 1.0 28 0.7 93
36 32 1.0 30 0.7 100
38 34 1.0 32 0.7 106
40 35 1.2 32 1.0 110
42 37 1.2 34 1.0 115
45 40 1.2 38 1.0 126
48 43 1.2 40 1.0 134
50 45 1.2 40 1.0 140
52 47 1.2 42 1.0 145
55 49 1.2 45 1.0 154
60 54 1.2 50 1.0 168
63 57 1.6 55 1.2 180
65 59 1.6 55 1.2 184
70 64 1.6 60 1.2 200
75 69 1.6 65 1.2 215
80 74 1.6 70 1.2 230
85 79 1.6 75 1.2 248
90 84 1.6 80 1.2 263
95 89 1.6 85 1.2 278
100 94 1.6 90 1.2 294
105 98 2.0 95 1.8 310
110 103 2.0 100 1.8 325
120 113 2.0 110 1.8 356
125 118 2.0 110 1.8 368
130 123 2.0 120 1.8 388
140 133 2.0 130 1.8 418
150 143 2.0 140 1.8 450
160 153 2.0 150 1.8 481
170 163 2.0 160 1.8 514

Обозначения:
D - условный диаметр кольца (диаметр детали)
D1 - диаметр канавки
b - ширина канавки
D2 - внутренний диаметр кольца
d - диаметр проволоки
L - длина заготовки

Вы можете заказать и купить кольца пружинные стопорные круглые ГОСТ 2833-77 оптом по цене от 232 руб. в Санкт-Петербурге.

PDF файл Стандарт ГОСТ 2833-77 в PDF
