Анкер клиновой UPAT MAX ART 88741

Анкер клиновой распорный UPAT MAX ART 88741

Анкер клиновой UPAT MAX: надежное решение для монтажа в бетон

Описание продукта

Анкер клиновой распорный UPAT MAX представляет собой высокопрочный крепежный элемент, предназначенный для надежного монтажа конструкций в бетонные основания. Благодаря инновационной конструкции и качественным материалам, этот анкер обеспечивает максимальную удерживающую способность при средних и высоких нагрузках.

Конструкция и принцип работы

Анкер состоит из следующих элементов:

  • Металлическая шпилька с резьбовой частью

  • Распорный механизм с конусным хвостовиком

  • Цанговая втулка

  • Шестигранная гайка и шайба в комплекте

При закручивании гайки конусный хвостовик втягивается в цанговую втулку, создавая мощное расклинивающее усилие, которое обеспечивает прочную фиксацию в бетонном основании.

Области применения

Анкер клиновой UPAT MAX идеально подходит для:

  • Монтажа тяжелых конструкций

  • Установке фасадных элементов

  • Крепления подъемного оборудования

  • Монтажа стеллажей и полок

  • Установке навесного оборудования

Технические характеристики

Материалы исполнения:

  • Оцинкованная сталь для внутренних работ

  • Горячеоцинкованная сталь для влажных помещений

  • Нержавеющая сталь для наружного применения

Важные параметры монтажа:

  • Минимальная толщина основания: 1,5 диаметра анкера

  • Межосевое расстояние: не менее 10 диаметров

  • Краевое расстояние: не менее 5 диаметров

Преимущества продукта

  • Высокая прочность крепления

  • Простота монтажа

  • Устойчивость к статическим нагрузкам

  • Широкий выбор диаметров и длин

  • Возможность использования в различных условиях эксплуатации

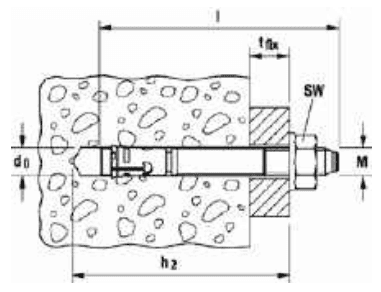

Анкер клиновой UPAT MAX ART 88741 размеры
Таблица размеров и характеристик клиновых анкеров UPAT MAX ART 88741 в мм
Размеры do h2 l tfix SW
8/10/75 8 65 75 10 13
8/30/95 8 85 95 30 13
8/50/115 8 105 115 50 13
10/10/95 10 85 95 10 17
10/20/105 10 95 105 20 17
10/30/115 10 105 115 30 17
10/50/135 10 125 135 50 17
10/80/165 10 165 180 100 17
10/100/185 10 175 185 100 17
12/10/110 12 100 110 10 19
12/20/120 12 110 120 20 19
12/30/130 12 120 130 30 19
12/50/150 12 140 150 50 19
12/80/180 12 180 190 100 19
12/100/200 12 190 200 100 19
12/120/220 12 210 220 120 19
12/160/260 12 250 260 160 19
12/200/300 12 290 300 200 19
16/25/148 16 135 148 25 24
16/50/173 16 160 173 50 24
16/100/223 16 210 223 100 24
16/160/283 16 270 283 160 24
16/200/323 16 310 323 200 24
16/250/373 16 360 373 250 24
16/300/423 16 410 423 300 24
20/30/172 20 155 172 30 30
20/60/202 20 185 202 60 30

Рекомендации по монтажу

Для достижения максимальной эффективности необходимо соблюдать следующие правила:

  • Правильно подбирать диаметр и длину анкера

  • Обеспечивать чистоту монтажного отверстия

  • Соблюдать рекомендуемые расстояния между точками крепления

  • Использовать соответствующие инструменты для установки

Анкер клиновой UPAT MAX является надежным решением для профессионального монтажа в бетонные основания, обеспечивая долговечность и безопасность конструкций при соблюдении правил монтажа.

Вы можете заказать и купить анкеры клиновые UPAT MAX ART 88741 по цене от 80.65 руб. в Санкт-Петербурге.
