DIN 1480 Талреп вилка-вилка открытый

DIN 1480 SP-BS-S: талрепы вилка‑вилка открытые — назначение, особенности и применение

Талреп — это такелажное приспособление, с помощью которого регулируют натяжение тросов, канатов, цепей и стальных тяг. Модель по стандарту DIN 1480 в исполнении «вилка‑вилка» — один из самых востребованных вариантов: обе стороны изделия заканчиваются вилками, что обеспечивает надёжное и разборное соединение с другими элементами такелажа.

Что регламентирует DIN 1480

Стандарт DIN 1480 задаёт основные параметры открытых талрепов: конструкцию, типоразмеры, допустимые нагрузки, требования к материалам и резьбе. «Открытый» тип означает, что корпус талрепа не закрыт кожухом — это упрощает осмотр резьбы и контроль состояния изделия, но требует защиты от загрязнений при эксплуатации в сложных условиях. Исполнение «вилка‑вилка» подразумевает, что на обоих концах установлены вилочные наконечники, фиксируемые штифтом с шплинтом.

Конструкция и принцип работы

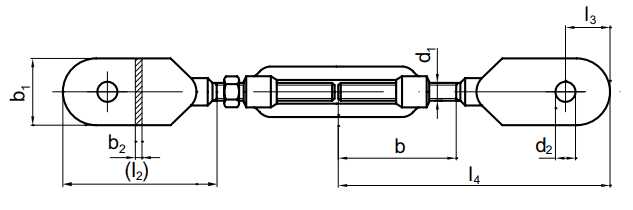

Классический талреп DIN 1480 состоит из трёх основных частей:

• Корпус (муфта) — центральная деталь с разнонаправленной резьбой: с одной стороны правая, с другой — левая. Вращая корпус, можно плавно изменять длину талрепа и тем самым регулировать натяжение.
• Штоки с вилками — резьбовые стержни, вкрученные в корпус. Вилки имеют отверстия под палец/штифт для соединения с проушинами, скобами, кольцами и другими элементами.
• Фиксаторы (штифты и шплинты) — обеспечивают надёжное крепление вилок к сопрягаемым деталям и предотвращают самопроизвольное рассоединение.

Такая конструкция позволяет точно выставить нужное натяжение и надёжно зафиксировать его без дополнительных инструментов после монтажа.

Материалы и покрытия

Чаще всего талрепы DIN 1480 производят из углеродистой стали с гальваническим цинковым покрытием — оно защищает от коррозии при работе на открытом воздухе. Для более агрессивных сред (морская вода, химически активные среды) применяют изделия из нержавеющей стали марок A2 или A4. Выбор материала напрямую влияет на долговечность и допустимые условия эксплуатации.

Основные характеристики

При подборе талрепа учитывают несколько ключевых параметров:

• Диаметр резьбы — определяет несущую способность изделия. Распространённые варианты: М6, М8, М10, М12, М16 и крупнее.
• Рабочая нагрузка — номинальная нагрузка, при которой талреп может эксплуатироваться длительное время без риска деформации.
• Разрушающая нагрузка — предельное усилие, при котором происходит разрушение одного из элементов. Обычно она в 4–5 раз выше рабочей.
• Длина в закрытом и открытом положении — диапазон регулировки, который важен при монтаже в ограниченном пространстве или при необходимости значительного изменения длины.
• Размер вилки — должен соответствовать диаметру пальца/штифта и проушины сопрягаемой детали.

Пример: талреп М12 вилка‑вилка может иметь рабочую нагрузку порядка 1,2–1,5 т, а разрушающую — около 6–7 т (точные значения зависят от производителя и марки стали).

Где применяют талрепы DIN 1480 «вилка‑вилка»

Благодаря универсальности и удобству монтажа такие талрепы широко используют:

• В строительстве — для натяжения тросовых растяжек, крепления временных ограждений, фиксации мачт и опор.
• На судах и в портовом хозяйстве — для регулировки стоячего такелажа, крепления грузов, натяжения лееров.
• В монтаже рекламных и световых конструкций — чтобы точно выставить натяжение тросов и избежать провисания.
• При установке антенн и мачт связи — для равномерного распределения нагрузки и компенсации температурных деформаций.
• В промышленном такелаже — как элемент систем крепления и натяжения, где требуется возможность регулировки.

Исполнение «вилка‑вилка» особенно удобно там, где оба конца соединения имеют проушины или скобы: это ускоряет монтаж и демонтаж, а также позволяет быстро заменить повреждённый элемент без резки троса.

Преимущества и ограничения

Преимущества:

• точная регулировка натяжения за счёт резьбовой муфты;
• надёжное разборное соединение благодаря вилкам и штифтам;
• широкий выбор типоразмеров и материалов;
• простота визуального контроля состояния резьбы и соединений.

Ограничения:

• открытый корпус чувствителен к попаданию грязи и абразивов — в пыльных условиях резьбу нужно регулярно очищать и смазывать;
• не предназначен для ударных и динамических нагрузок — резкие рывки могут привести к повреждению резьбы;
• требует правильного подбора по нагрузке: превышение рабочей нагрузки недопустимо.

Как правильно подобрать и использовать

Чтобы талреп служил долго и безопасно, придерживайтесь следующих рекомендаций:

1. Определите требуемую нагрузку. Выбирайте изделие с запасом по рабочей нагрузке не менее 2–3 раз относительно ожидаемой эксплуатационной.
2. Проверьте совместимость вилок. Диаметр отверстий в вилках должен соответствовать размеру штифта и проушин сопрягаемых деталей.
3. Учитывайте условия эксплуатации. Для улицы и влажных сред предпочтительнее оцинкованная или нержавеющая сталь.
4. Контролируйте монтаж. Вилки должны свободно надеваться на штифты, резьбовые части — вкручиваться без заеданий. После затяжки зафиксируйте штифты шплинтами.
5. Регулярно осматривайте соединение. Проверяйте отсутствие люфтов, деформаций вилок, износа резьбы и коррозии. При необходимости очищайте и смазывайте резьбу.

Важные нюансы безопасности

Талрепы относятся к грузоподъёмным приспособлениям, поэтому их использование связано с повышенными рисками. Не превышайте заявленную рабочую нагрузку, не применяйте повреждённые изделия, не пытайтесь «дотянуть» заклинившую резьбу чрезмерным усилием. Перед вводом в эксплуатацию желательно провести пробную нагрузку в щадящем режиме и убедиться в отсутствии деформаций.

Вы можете заказать и купить открытые талрепы вилка-вилка DIN 1480 по цене от 819 руб. в Санкт-Петербурге.
