ГОСТ 9065-75 шайба для фланцевых соединений
Шайбы для фланцевых соединений по ГОСТ 9065‑75
Что это за шайбы и зачем они нужны
Шайбы по ГОСТ 9065‑75 — это подкладные шайбы для фланцевых соединений. Их главная задача — равномерно распределить усилие затяжки крепежа по поверхности фланца, снизить контактные напряжения и защитить фланец от повреждений. За счёт этого соединение остаётся герметичным даже при высоких нагрузках и перепадах температур.
Область применения
Стандарт распространяется на шайбы, используемые в фланцевых соединениях оборудования и трубопроводов, где рабочая температура среды составляет от 0 до 650 °C. К таким объектам относятся:
- паровые и газовые турбины;
- паровые котлы;
- трубопроводы и соединительные части;
- арматура, приборы, аппараты и резервуары.
При этом ГОСТ 9065‑75 не применяют для фланцевых соединений объектов, подконтрольных органам надзора, с условным давлением менее 4 МПа (40 кгс/см²).
Ключевые параметры и размеры

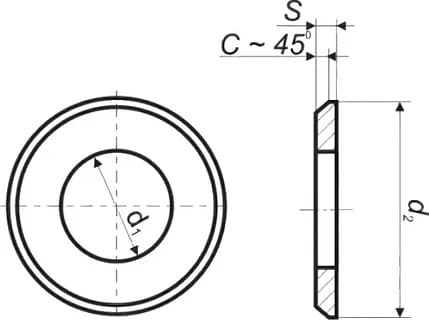

Размеры шайб строго регламентированы стандартом и зависят от номинального диаметра резьбы сопрягаемой шпильки. Основные параметры:
- Внутренний диаметр (d1) — подбирается под шпильку, допуск по H12.
- Наружный диаметр (d2) — определяет площадь опоры, допуск по h14.
- Толщина шайбы (s) — влияет на несущую способность, допуск по h14.
- Фаска (c) — стандартно выполняется на кромке, но допускается изготовление без фаски либо со скруглением кромок радиусом, равным размеру фаски.
Материалы и технические требования
Технические требования к шайбам установлены в ГОСТ 20700‑75. В зависимости от условий эксплуатации выбирают разные марки сталей и категории качества. При заказе указывают:
- марку стали (например, сталь 20, 35, 40Х и др.);
- категорию стали;
- группу качества;
- вид и толщину покрытия (например, цинковое хроматированное).
Для высокотемпературных условий применяют жаропрочные и коррозионностойкие марки сталей.
Условное обозначение
Условное обозначение шайбы включает ключевые параметры и стандарт. Например:
Шайба 48.20.III.4.029 ГОСТ 9065‑75
Расшифровка:
- 48 — для шпильки с резьбой М48;
- 20 — марка стали 20;
- III — категория III;
- 4 — группа качества 4;
- 029 — покрытие 02 (цинковое хроматированное) толщиной 9 мкм.
Такая маркировка позволяет однозначно идентифицировать изделие при заказе и поставке.
Особенности производства и допуски
Шайбы могут изготавливаться разными методами, в том числе штамповкой. Для штампованных изделий допускаются отдельные отклонения:
- внутренний диаметр — по H14;
- наружный диаметр — по h14;
- толщина — по стандартам на исходный материал.
Допускаемое смещение оси отверстия относительно наружного контура варьируется от 0,5 до 1,2 мм в зависимости от размера шайбы.
| d | d1 | d2 | s | c |
|---|---|---|---|---|
| М10 | 11 | 18 | 2.5 | 0.5 |
| М12 | 13 | 24 | 2.5 | 0.5 |
| М16 | 17 | 30 | 2.5 | 0.5 |
| М20 | 21 | 37 | 4 | 1.0 |
| (М22) | 23 | 34 | 4 | 1.0 |
| M24 | 25 | 44 | 4 | 1.0 |
| (M27) | 28 | 50 | 5 | 1.6 |
| М30 | 31 | 56 | 5 | 1.6 |
| M36 | 37 | 66 | 6 | 1.6 |
| М42 | 43 | 78 | 6 | 1.6 |
| M48 | 50 | 90 | 10 | 2.0 |
| (М52) | 54 | 95 | 10 | 2.0 |
| M56 | 58 | 100 | 10 | 2.0 |
| (М60) | 62 | 110 | 10 | 2.0 |
| М64 | 66 | 115 | 10 | 2.0 |
| (М68) | 70 | 120 | 10 | 2.0 |
| М72 | 74 | 126 | 10 | 2.0 |
| (М76) | 78 | 132 | 12 | 3.0 |
| М80 | 82 | 138 | 12 | 3.0 |
| М90 | 92 | 155 | 12 | 3.0 |
| М100 | 102 | 174 | 14 | 3.0 |
| М110 | 112 | 190 | 14 | 4.0 |
| (М120) | 122 | 208 | 14 | 4.0 |
| М125 | 127 | 215 | 14 | 4.0 |
| М140 | 142 | 242 | 16 | 4.0 |
| М160 | 162 | 276 | 16 | 4.0 |
В таблице стандарта приведены точные значения для диаметров резьбы от М10 до М160. Размеры, указанные в скобках, применять не рекомендуется.
Практические рекомендации по выбору и применению
- Подбирайте шайбу строго под диаметр шпильки. Несоответствие размеров приводит к перекосу и неравномерной нагрузке на фланец.
- Учитывайте температурный режим. Для температур свыше 300–400 °C выбирайте специальные марки сталей, устойчивые к ползучести и окислению.
- Контролируйте усилие затяжки. Шайба помогает равномерно распределить нагрузку, но не заменяет правильный расчёт и контроль момента затяжки.
- Проверяйте соответствие стандарту. При приёмке партии сверяйте размеры, допуски и маркировку с требованиями ГОСТ 9065‑75 и ГОСТ 20700‑75.
Преимущества использования шайб по ГОСТ 9065‑75
- Надёжность соединения. Равномерное распределение нагрузки снижает риск деформации фланцев и потери герметичности.
- Долговечность. Качественные материалы и точные размеры обеспечивают длительный срок службы даже в тяжёлых условиях.
- Стандартизация. Единые требования упрощают проектирование, заказ и замену комплектующих.
Вы можете заказать и купить шайбы для фланцевых соединений ГОСТ 9065-75 оптом по цене от 81 руб. в Санкт-Петербурге.
